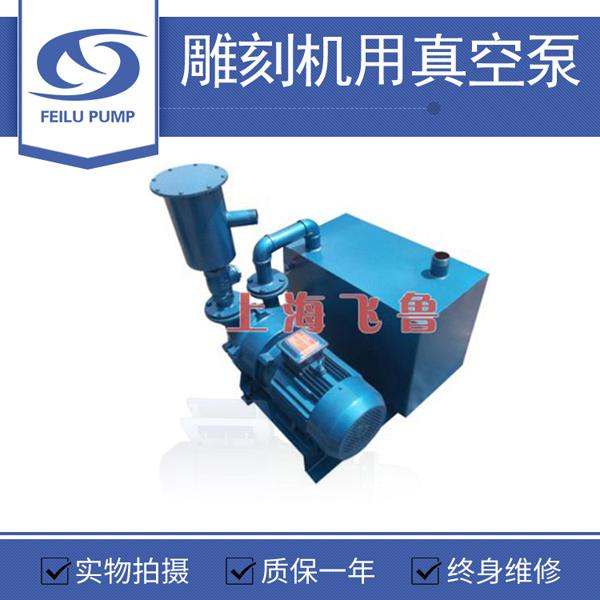

一、雕刻機真空泵結構與特點：
雕刻機真空泵是我公司根據木工數控雕刻吸附要求，結合水環真空泵綜合參數和數控雕刻實際情況，自行設計的一種專業用于木工吸附、玻璃吸附、金屬吸附等，需要真空吸附、真空牽引、真空吊運、真空間歇進給的一套真空負壓裝置。
雕刻機真空泵有主負壓動力源水環真空泵、真空止回閥、**阻液器、電磁閥、空氣開關、過濾器、水浴落塵罐(用戶選配)、循環水箱、管路及閥門等組成。
雕刻機真空泵廣泛用于薄而表面光滑的金屬制品、玻璃、紙張、密度板、木板、有機玻璃、pvc板等的真空吸附。也可用于金銀首飾的真空鑄造、帶溫浸漬、鋁合金木紋轉印等行業。
1、吸氣口；連接木工雕刻機吸附管道，外徑47mm。
2、除塵罩(用戶選配):防止木屑等雜物進入泵內。
3、止回閥；停機時，防止泵內的水回流到真空臺面內。
4、進水管；向泵內注入工作液(水)，設備產生真空。
5、進水閥門控制工作液的流量，開機之前必須完全打開閥門，并確保水己經進入泵內，才能啟動真空泵。
6,排水口；在設備使用10天左右，排空水箱內的工作液，更換干凈的軟化水。
7、排氣口；在吸附過程中產生的氣體，通過排氣口排入大氣，排氣口不可堵塞，不可接超過兩米的管路，不可接直徑低于5cm的管路.否則極易超負荷，損壞電動機。
8、上水位口；向水箱內加水，直到上水位口向外淌水為止，并在每天啟動真空泵前定時加水，保證水箱內有充足的工作液。
9、水箱；盛放工作液。
二、雕刻機真空泵使用方法：
1、吸氣口與雕刻機吸附管道連接，嚴格進行密封，防止泄露。
2、初次啟動，用螺絲刀撥動電動機風扇，確保葉輪無卡滯現象。
3、連接電動機電源，并調整運轉方向與所標相符。
4、向水箱內注水，直到上水位口溢水為止。
5、打開向泵內注水閥門，并等待三分鐘，確保工作液流入泵內。
6,啟動電動機，真空泵開始工作，吸附臺面產生吸附效果。
三、雕刻機真空泵問題診斷：
三、雕刻機真空泵問題診斷： 1,真空泵不抽真空，主要原因:工作液末進入泵腔，沒有形成水環或吸氣管路泄。
2、真空泵初次啟動時電機不轉，主要原因:由于葉輪與圓盤間隙非常小，部件斷面產生氧化，葉輪與圓盤出現卡死現象，解決方法為打開電動機后端風扇護罩，用錘子輕擊電動機后軸頭，然后用手轉動電動機風葉，確定轉動后，裝回風扇護罩，啟動電動機。
3,真空泵吸力不足，主要原因工作液進入量不足，檢查進水管路:吸氣管路出現泄露，檢查吸氣管路的密封性能。長時間未更換工作液，工作液中進入的大量木屑粉塵，影響了工作液質量，必須保持工作液為潔凈的水。
4,真空泵噪音大，主要原因吸氣管路所有閥門關閉所致真空泵抽氣達到極限，產生的氣蝕聲音，打開進氣管路閥門噪音會消失。
四、雕刻機真空泵主要技術：
|
型號
|
抽速(m3/min)
|
功率(KW)
|
最大真空度(Mpa)
|
最大吸附面積(m2)
|
|
DK-2070
|
1.3
|
3
|
-0.098
|
|
|
DK-5110
|
2.7
|
4
|
-0.098
|
|
|
DK-5111
|
3.8
|
5.5
|
-0.098
|
|
|
DK-5121
|
4.6
|
7.5
|
-0.098
|
|
|
DK-5131
|
6.6
|
11
|
-0.098
|
|
|
DK-5161
|
8.3
|
15
|
-0.098
|
|
